a) 集成 2 片TMS320C6678 高性能 DSP；

b) 集成 1 片 Xilinx Artix-7系列 FPGA；

2、存储能力：

a) 每片 DSP 片外内存DDR3，512MB/1GB；

b) 每片 DSP 片外 128Mb SPI NOR FLASH，用于 DSP 的 Boot；

3、主要接口互联：

a)DSP 间通过 1 组 4x HyperLink 高速接口片间互联，线速率最高可达 6.25Gbps；

b)DSP 间通过 1 组 2x SRIO 接口互联，线速率最高可达 5.0Gbps；

c)DSP 与 FPGA 间通过 1 组 2x SRIO 接口互联；

d)DSP 与 FPGA 间 SPI 及 GPIO 接口；

e)P1 对外接口为 2x PCIE，可配置选择由 FPGA 或 DSP-0 实现；

f)P1 对外接口可配置为 2x 或 4x 的 GTX 接口(4x 模式时不可使用 FPGA 的 PCIE 功能)；

g)P1 对外 2 个 SGMII 的 GbE 接口，分别由两片 DSP 实现；

4、其他：

a)模块对外 RS-422 UART 口与外部主控设备相连；

b) 板卡提供对系统电流检测电阻，可实时监控模块功耗；

c)功耗：≤ 20W；

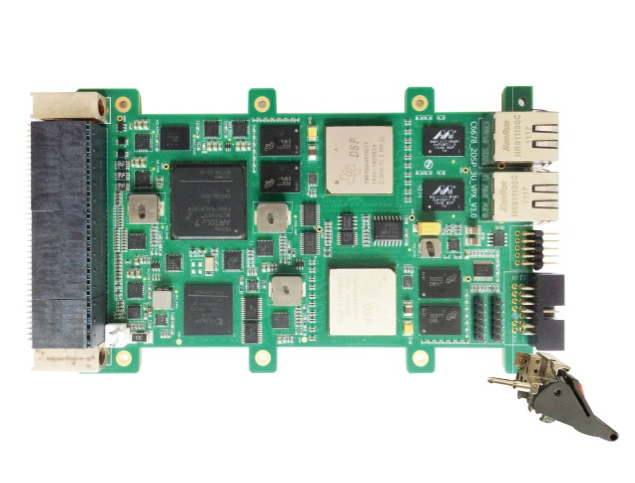

d)标准 3U 板卡；

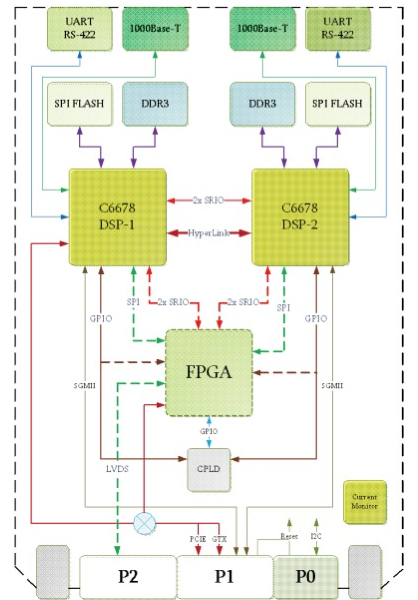

三、板卡系统框图：
