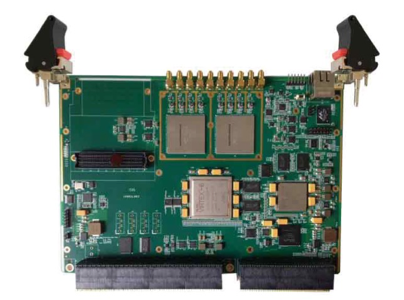

6U ADC_5G_2CH_VPX 接口板


板卡功能:板卡为基于 E2V 公司的 EV10AQ190A 芯片,采用 ANSI/VITA65 定义的 OpenVPX 平台架构所构建的通用数据采集模块。



  一、板卡特点:


  1、载卡设计保留 1 个 FMC-HPC 子卡接口

  2、支持浮点、定点和 MIPS 运算能力测试

  3、支持动态功耗管理


  二、主要指标:


1、板载 2 片 ADC 芯片,型号为 EV10AQ190A,单个 AD 芯片配置为 2 通道 2.5G 采样模式,共 4 通道

2、单个通道:A/D 采样率 ≥ 5Gsps,采样位数 ≥1 0bit

3、板载 1 片 Xilinx 公司的 V6 系列的 XC6VSX315T

4、单板 DDR3 存储能力:2GB

5、板间单通道 RapidIO 速率:≥ 4x5Gbps

6、对外接口:SMP 接口(4 个 AD 通道、1 个触发信号、1 个时钟输入信号)

7、外形尺寸:标准 6U 板卡,板间互联符合 VITA65 标准

8、板卡功耗:≤ 60W

9、散热:导冷散热和风冷散热

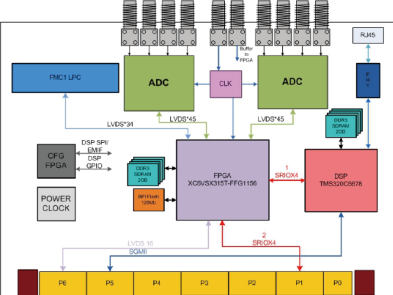

三、板卡系统框图:
