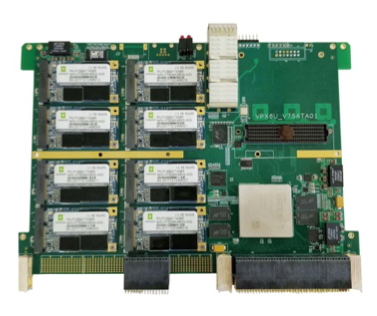

6U SATA_16TB_VPX 数据存储板





板卡功能:

SATA_16TB_VPX 固态数据存储板,采用 FPGA 实现对 SSD 的存储控制,集成了多块 SSD 控制插槽,单板容量最高达 16TB,包含 ECC 纠错模块的设计。可应用在需要大规模高速存储的场合。




  一、板卡特点:


        1、支持写入、读取、擦除、坏块管理和磨损平衡的 NAND Flash 管理


        2、支持 ECC 纠错


        3、特别适合恶劣环境下的高速大规模信号存储


  二、技术指标:


1、存储能力

    单板存储容量 ≥ 16TB

    RapidIO 存储带宽 ≥ 4x5Gbps/通道

    单板存储带宽 ≥ 4.2GB/s



2、接口

    RapidIO 接口

    4 路 4XRapidIO

    带宽:≥4.2Gbps

    2 个千兆以太网口

    1 个 QSFP 接口



3、结构

    板卡采用 6U 标准板卡

    强制风冷散热



4、其他

    工作温度范围:-40℃~70℃

    单板功耗 ≤ 60W

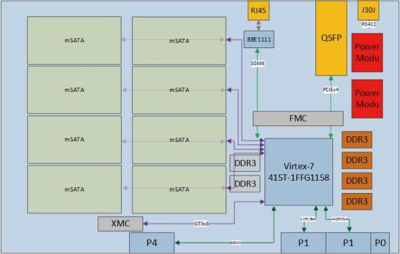

三、板卡系统框图:
