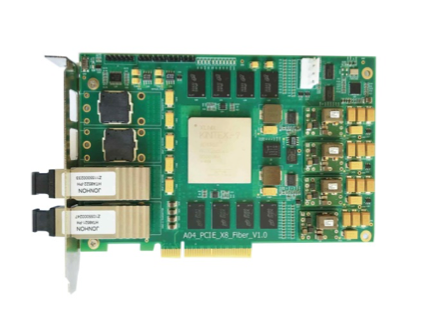

板卡功能：FPGA 加速板配置高性能 FPGA，对外 24 路光线接口，插于高性能服务器中，实现算法硬件加速功能。

  一、板卡特点：

        1、高可靠性硬件板卡设计，提供第三方环境试验报告

        2、单板体积小、重量小。

  二、技术指标：

1、处理能力

    集成 1 片 Kintex-7 FPGA

2、存储能力

    FPGA 外部 2 组 64bit 位宽 DDR3，每组最高容量 2GB，800MHz

    FPGA 外部 1 片 1Gb BPI FLASH 用于 FPGA 配置

    FPGA 外部 1 片 256Mb SPI FLASH 用于非易失性数据存储

3、其他

    FPGA 实现 8x PCIE Gen2 接口，速率 5Gbps，标准 PCIE全高半长板型

    FPGA 对外实现 4 组 SNAP-12 接口，2 组发送、2 组接收，最高数据率 6.25Gbps

    板内时钟管理功能，可接收外部 25M 时钟参考源或板内自行产生，用于收发器参考时钟及系统时钟

    FPGA 对外通过 GPIO 用于测试，形式为 2.5mm 接口

4、物理特性

    尺寸：PCIE 标准全高半长插入卡板型

    工作温度：-40℃～70℃

    功耗：≤ 25W

    散热：风冷散热

三、板卡系统框图：
