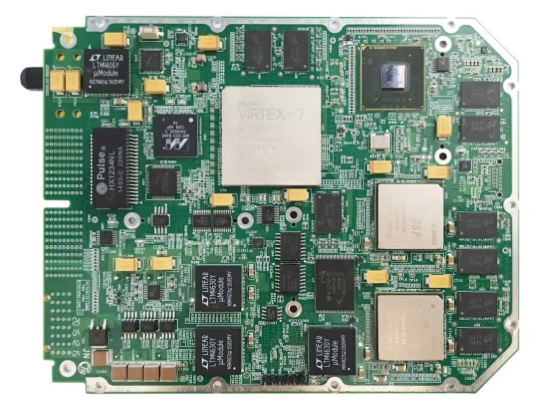

2C6678_V7_PPC 信号处理板



板卡功能:板卡为基于 TI  新一代多核 DSP TMS320C6678 的通用处理板卡。板卡满足 OpenVPX 平台标准,可为高速实时信号处理任务提供可靠的硬件保障。



  一、板卡特点:


  1、板载 2 片 C6678 芯片,1 片 V7 FPGA, 1 片 PowerPC 芯片

  2、成熟、稳定、灵活的驱动库、算法库,用户快速上手

  3、高可靠性硬件板卡设计


  二、板卡技术指标:


    1、处理能力:

    a)2 片 C6678 处理能力:320GFLOPS;

b)1 片 XC7V485T 处理能力;

c)1 片 T1040 处理能力;


2、存储能力:

a)每片 C6678 外挂DDR3 容量:4GB;

b)每片 FPGA 外挂 DDR3容量:1GB;


3、 RapidIO 传输带宽:

a)710MB/S@2.5Gbps

b)920MB/S@3.125Gbps;

c)1400MB/S@5Gbps


4、HyperLink 传输带宽

a)1400MB/S@5Gbps

b)1850MB/S@6.25Gbps


5、物理特性:

a)尺寸:标准 6U 板卡

b)工作温度:-40℃~70℃

c)存储温度:-55℃~85℃

d)功耗:≤ 50W

e)散热:导冷散热和风冷散热

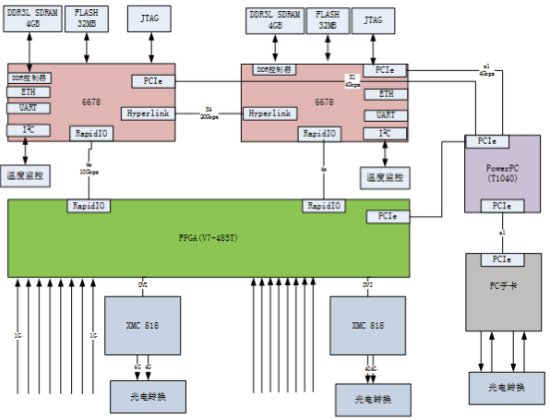

三、板卡系统框图:
