板卡功能：综合处理板为集 AD、DA、处理于一体的综合处理板卡，AD 采用 3.2 G双通道，DA 采用 2.5G，DSP 采用TMS320C6678，FPGA 采样 XC7K420T。

板卡可为高速实时信号处理任务提供可靠的硬件保障。

  一、板卡技术指标：

    1、AD 信号采集指标：

a)通道数：≥2 通道；

b)位数：≥12bits；

c)采样率：≥单通道3.2Gbps,双通道 6.4Gbps；

d)输入信号频率范围：≤3GHz；

e)AD 输入信号功率：≥0.8Vpp；

2、DA 信号播放指标：

a)通道数：≥1 通道；

b)位数：≥14bits；

c)播放率：≤2.5GHz；

3、外部提供参考时钟：

a)路数：1 路；

b)频率：100MHz；

c)保证 DA 信号产生、AD 信号采集、采样触发信号的同源；

4、处理能力：

a)1 片 FPGA，型号XC7K420T-2FFG901I；

b)1 片 DSP，型号TMS320C6678；

5、存储能力：

a)FPGA 外挂 DDR3：64bit，2GB；

b)DSP 外挂 DDR3：64bit，2GB；

6、其他：

a)供电：DC＋12V

b)功耗：≤60W

c)电路板外形尺寸：120mm×70mm

d)工作温度：- 40℃ ~ 70℃

e)存储稳定：- 55℃ ~ 85℃

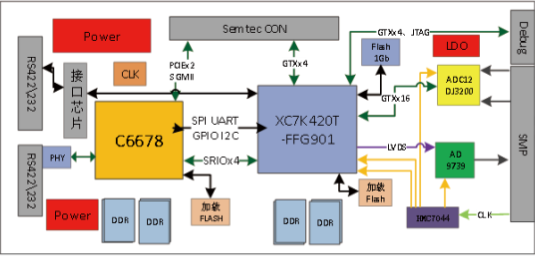

二、板卡系统框图：

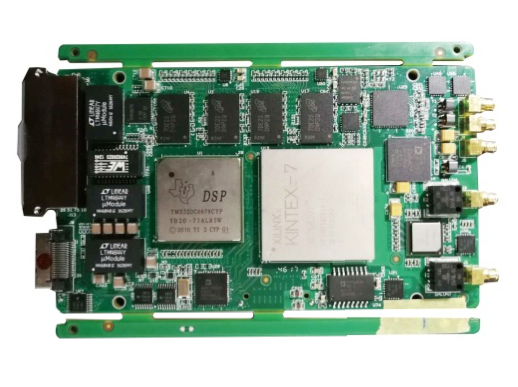

三、信号处理板组成及板载资源如下：

a)板载一片 TMS320C6678 芯片实现数字信号处理；

b)C6678 的 DDR3 为 4 片 DDR3 64bits 位宽，总容量 2GB；

c)板载一片 XC7K420T-2FFG901I 高性能 FPGA，实现对高速AD/DA 信号处理，信号预处理功能；

d)FPGA 板载 4 片 DDR3 总位宽 64bits，总容量 2GB；

e)板载一片 AD9739 高速 DAC 芯片；

f)板载 1 片双通道高速模数转换芯片 ADC12DJ3200；

四、应用场合

      图像信号处理；通信、电力等。
