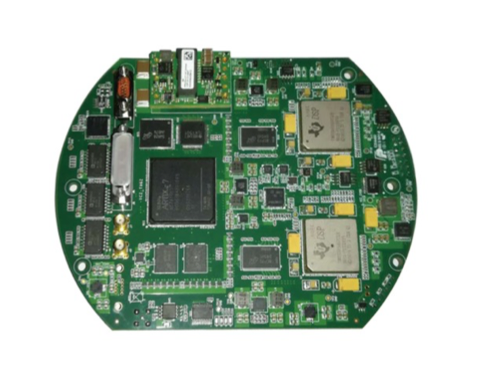

2C6657_A7_VPX 图像处理板




板卡功能:

2C6657_A7_VPX 图像处理板为基于TI 新一代多核 DSP TMS320C6657 和 A7 系列 FPGA 的视频处理板卡。运算能力强、低功耗、多接口,可靠性高,已在实际工程中验证。




  一、板卡特点:


  1、板卡尺寸小,计算功能强大

  2、根据实际情况可调整板卡功耗

  3、已通过振动和温度试验





二、技术指标


1、处理能力

    2 片 C6657 处理能力:40GFLOPs/80GMACs @1.25GHz

    1 片 XC7A100T 低功耗 FPGA



2、储存能力

    每片 DSP 外接 1GB 容量的DDR3,位宽 32bit

    FPGA 外接 1GB 容量的DDR3,位宽 32bit

    板载 128G eMMC 存储器,位宽 16bit



3、对外接口

    GMSL 串行输入接口(接口芯片 MAX9276)

    高速串行输入接口(接口芯片TLK1501

    RS422 串口



4、物理特性

    供电:+28V DC

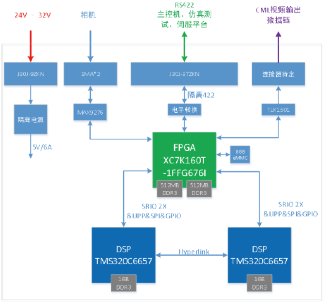

三、板卡系统框图:
