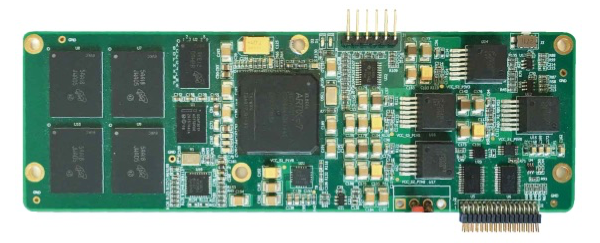

板卡功能：

高可靠性图像记录板卡，采用 FPGA 控制 EMMC 芯片技术，全板选用高可靠性的芯片。可为图像处理数据的记录与回放。实现功能如下：

1、数据采集功能：根据信号特征，将数据采集，并发送到存储介质

2、数据存储功能：实时记录并永久保存数字信号数据，防止数据丢失及数据损坏

3、数据回传功能：方便、快捷、准确将记录的数据进行回传

  一、板卡特点：

  1、高可靠性硬件板卡设计，提供第三方环境试验报告

  2、单板体积小、重量小，适用各种恶劣环境。

二、技术指标

1、处理能力

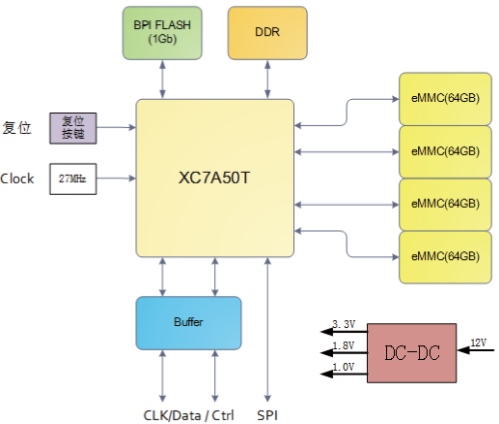

    1 片 Artix-7FPGA，型号为XC7A50T，封装 FTG484，该封装可兼容 Q 级 50T (宽温-55~+125)

2、存储能力

    FPGA 外部 4 片 eMMC，单片容量 256GB，单板总容量大于 1TB

    FPGA 外部 1 片 1Gb BPI FLASH 用于 FPGA 配置

    FPGA 外部 1 片 64MB DDR

3、其他

    对外 16bit 双向数据接口，LVTTL 电平，3bit 控制信号

    对外 SPI 接口用于存储卡的控制管理

4、物理特性

    尺寸：100mm×20mm;

    工作温度：-55℃～85℃

    功耗：≤ 6W

    散热：无需散热
