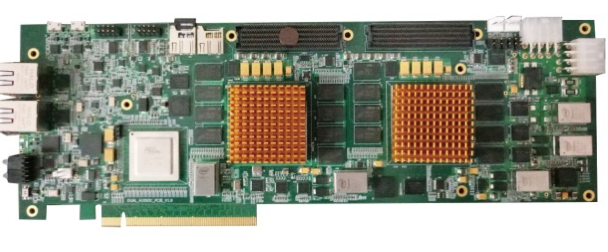

板卡功能：2A10FPGA 加速板包含 2 颗 Altera Arria-10 SoC 芯片的 FPGA 卡，芯片型号：10AS066K2F40I1SG；单板大于 4GB DDR4 片外内存；支持 JTAG、AS、FPP 或 CvP 共三种配置模式，通过 FPP 或 CvP 可实现主机对 FPGA 的动态配置；插于高性能服务器中，实现算法硬件加速功能。

 一、板卡特点：

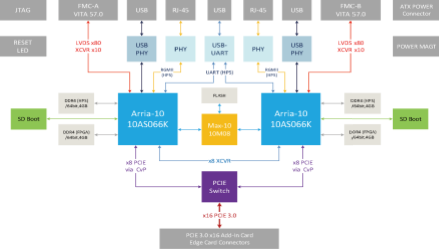

PCIE 采集卡按照标准 PCIE 全高半长卡板型设计，PCIE 接口为 8x 宽度。主要功能框图如下图所示：

2 片 Arria-10 SoC FPGA，型号 10AS066K，KF40 封装，包括 36 个收发器资源，600 个 LVDS I/O 资源：

FPGA 的 ARM HPS 侧为容量 4GB，64bit 位宽的 DDR4 存储器（ARM 不用时可作为 FPGA 存储器资源使用）

FPGA 的逻辑部分为容量 4GB，64bit 位宽的 DDR4 存储器

SoC 部分通过 SD Card 方式 Boot

FPGA 逻辑部分配置支持 AS、FPP、CvP 或 ARM HPS 配置

SoC 上对外接口包括千兆以太网、UART 接口、USB 接口

1 片 32 Lane，8 端口 PCIE 3.0 交换芯片，与 PCIE 插入卡连接器间为 x16 PCIE 接口，与 2 片 FPGA 间各 1 个 x8 PCIE 接口，FPGA 上选用支持 CvP 加载的硬核 IP 资源

两片 Arria-10 FPGA 间 x8 收发器互联

每片 Arria-10 通过 1 个 FMC HPC Socket 扩展子卡，支持 80 对 LVDS 及 10 对收发器

1 片 Altera Max-10 FPGA 实现板卡管理、监控功能：

上电、复位时序控制；电流、电压监控；FPGA FPP 配置

二、应用场合

图像信号处理；深度学习。
