系统介绍

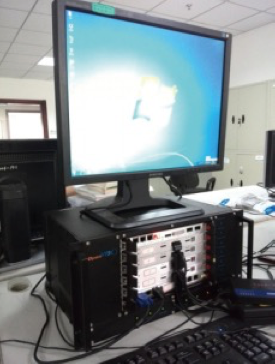

VPX 综合处理平台包含 CPU 主控模块、DSP 处理模块、FLASH 数据存储模块、ADC 模块和数据交换模块 5 个功能模块及配搭机箱底板。VPX 综合处理平台系统组成框图如下图所示：

系统组成

1 DSP 处理模块

DSP 处理模块包含４块 C6678 信号处理板，每块板上有 4 片 C6678 处理芯片和 1片 K7FPGA处理芯片等

完成信号处理、数据处理等算法

2 AD 采集模块

AD 采集模块包含 144 路 32K 采样率模拟通路和 1 路 32bit 位宽 LVDS 数字通路

完成模拟信号采集、下变频、滤波、打包、传输等处理，完成  LVDS 数据的打包、传输等处理

3 CPU 主控模块

多块 C6678 板的统一调试、系统多板的上位机控制

处理结果的上位机显示

ADC 模块的参数下发和上位机控制

FLASH 模块的参数下发和上位机控制

4 FLASH 存储模块

FLASH 存储模块提供最大 4TB 存储容量

完成原始数据存储、处理结果存储、数据回放等功能

5.数据交换模块

选用 ５ 片 CPS1848 交换芯片

完成系统内 RapidIO 数据交换
