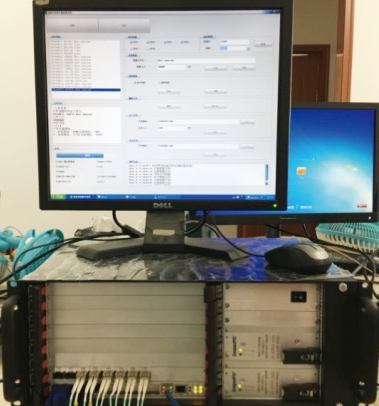

数据记录回放系统

系统介绍

    光纤数据记录仪具有记录、回放以及转存功能。

    实时记录:能够对天线回波数据进行实时记录,形成记录文件

    数据回放:能够对实时存储的数据进行回放,根据后端信号处理的时序

    同步要求,将原始回波信号以及控制、时序信号送出,实时回放机上实

    际的工作过程,时序关系同记录时一致

    转存:能够根据记录时间(时间定位精度为秒)

    将实时存储的数据转存到地面存储设备中,并能实现对天线数据的切分

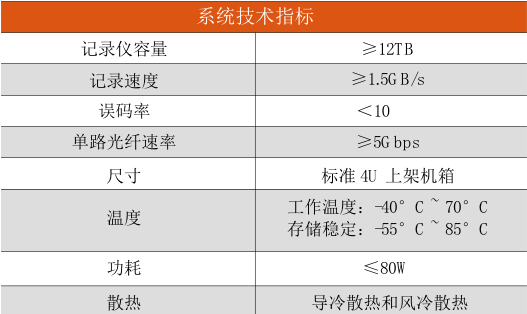

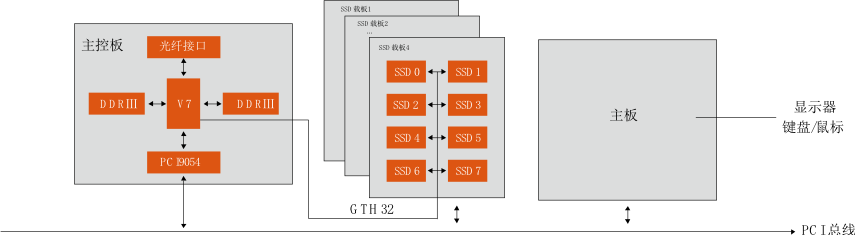

系统功能框图



1  主控板

用于完成光纤接口数据到 SSD 载板的数据通路,并接收主板通过 PCI9054 控制完成相应功能。核心器件为 xilinx V7 FPGA,光线接口通过 FMC 接口连接到 V7 的 GTH ;V7 连接两组 DDRIII,完成数据的缓冲;V7 的 32 路 GTH 通过背板连接 SSD载板上的 32 块 SSD



2 SSD 载板

每块搭载 8 块 SSD,SSD 通过背板和 V7 通信,协议为 SATAIII。SATAIII 协议采用线速率为 6Gb/s



3 CPU 板

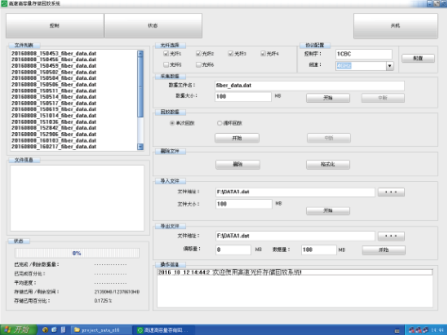

搭载上位机控制程序,完成采集回放数据的控制,光纤状态和数据的现实
