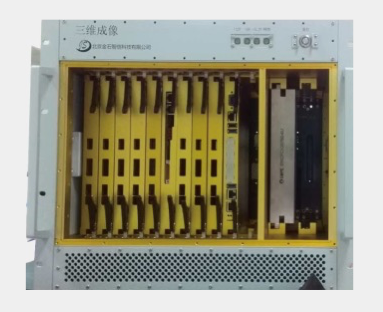

10槽加固VPX第三代信号处理机

系统介绍

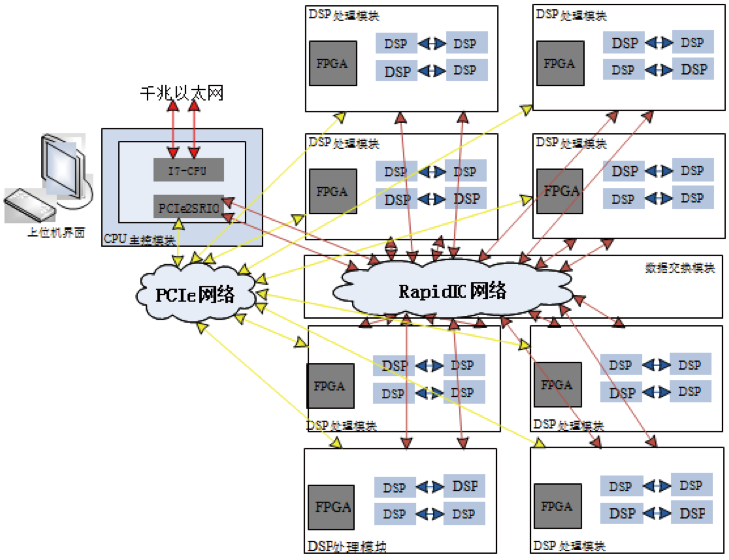

10 槽加固 VPX 第三代信号处理机包含 DSP 处理模块、CPU 主控模块、数据交换模块和电源模块 4 个功能模块及配搭机箱底板,应用于不同的高速信号处理领域。系统组成框图如下图所示:




系统组成

1 DSP处理模块

DSP 处理模块包含 8 块 C6678 信号处理板,每块板上有 4 片 C6678 处理芯片和 1 片 K7FPGA 处理芯片等

完成信号处理、数据处理等算法



2 CPU 主控模块

多块 C6678 板的统一调试、系统多板的上位机控制

处理结果的上位机显示



3 数据交换模块

选用5片 CPS1848 交换芯片

完成系统内 RapidIO数据交换



4 电源模块

系统 2 块高功率电源

单块电源模块功率1000W

具有输出短路、过流和过压保护



5 加固机箱

10 槽 6U VPX 加固机箱

板卡采用 6U 加固密封冷板

机箱封闭(防盐雾)处理
